Alta pressão horizontal da barra da máquina 1 - 15 da bomba de sução da areia 8/6E

POR EXEMPLO tipo 8/6 bomba dura Anti-abrasiva horizontal centrífuga do cascalho da areia da liga do ferro fundido do metal da sução da areia

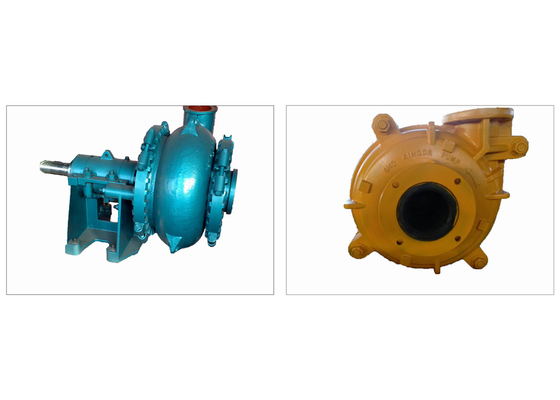

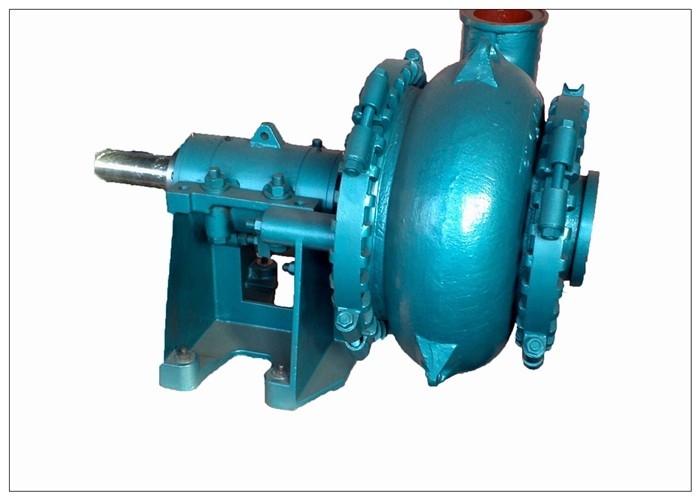

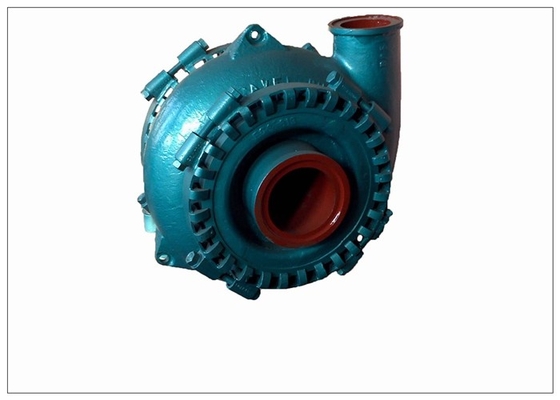

Tipo introdução horizontal de G da bomba do cascalho da areia:

1. A bomba de areia (bomba da draga) é projetada como a única embalagem conectada por meio das faixas da braçadeira e da molhado-passagem larga.

2. As peças vestindo são feitas ultra de ligas da abrasão-resistência do cromo, da vida útil longa e da taxa de falhas muito baixa.

as bombas 3.The são projetadas continuamente transferindo grande-contínuo corrosivo forte - a pasta contida que
a bomba comum da pasta não pode transferir. São amplamente utilizados na dragagem, escavação da areia; mineração,
explosivo-lama na fusão do metal, etc.

4. A bomba do cascalho da areia da série de G é instalada frequentemente na draga ou na barca da sução do cortador.

5. O sentido da tomada da bomba do cascalho pode estar em qualquer posição de 360· Este tipo de bomba possui as vantagens
da instalação e da operação fáceis, bom desempenho de NPSH e de resistência de abrasão.

6. A bomba tem o canal de fluxo largo deobstrução e o volute grosso e o impulsor fechado da eficiência elevada.

Características principais

O anel segmentado original da braçadeira em unidades maiores do tamanho e o contínuo nas bombas menores, facilitam encaixotar a rotação a todo o ângulo, reduzindo a necessidade para curvaturas vestindo altas caras. A manutenção mínima é exigida.
1. as aletas dianteiras e traseiras do impulsor – da saia da expulsão reduzem a pressão da glândula e a intrusão de concentrações altas de sólidos na área da glândula. A eficiência é mantida minimizando a recirculação lateral da sução. As aletas especialmente projetadas e dadas forma do impulsor permitem a manipulação de partículas extraordinariamente grandes. O projeto de encaixotamento original e as aletas de selagem para impedir a intrusão abrasiva dos sólidos nas caras de selagem.
2. embalagem – a grande, embalagem robusta foi projetada reduzir velocidades internas tendo por resultado a perda mínima da eficiência e a vida de encaixotamento melhorada do desgaste. A embalagem é composta de três componentes para reduzir o tempo e os custos de manutenção associados com um projeto de uma parte.

Impulsor

O impulsor tem geralmente três aletas ou cinco escalas do aleta e as largas da aplicação. É feito do ferro fundido alto desgaste-resistente da liga do cromo (hardness≥58HRC, impacto toughness≥9J/cm2). O impulsor é fixado no eixo da bomba com linha dobro, e as tolerâncias da linha são inspecionadas de acordo com o diâmetro de passo da linha. Os anéis da desmontagem são instalados na parte traseira da luva do eixo para fazer eas da manutenção

Embalagem Volute

A embalagem volute é feita da liga desgaste-resistente e compressão-resistente (hardness≥56HRC, impacto toughness≥8J/cm2). A tecnologia avançada da fundição combinada com o processo da carcaça e o processo do tratamento térmico garante superfícies de moldação lisas e o qualiyt interno seguro.

O teste da protuberância será realizado após moldar, e a pressão de teste é 2 vezes da pressão da descarga da bomba. Se lá nenhum escapamento após 20 minutos, força e relatórios de teste da pressão da tensão, da força e da tensão pode ser emitido.

Placa do forro

As placas do forro são feitas do ferro fundido alto desgaste-resistente da liga do cromo (hardness≥56HRC, impacto toughness≥8J/cm2).
